Для удобства управлением выделенным сервером Profitserver предоставляет удаленное управление с помощью протокола IPMI.
IPMI (Intelligent Platform Management Interface) - это интерфейс для мониторинга состояния оборудования, удалённого управления и диагностики серверов. Разработан консорциумом, в который входят Intel, Dell, HP и другие ведущие компании. IPMI позволяет администраторам управлять серверами вне зависимости от их состояния - даже если операционная система не загружена или сервер выключен.
Основные возможности IPMI
- Удалённо управлять питанием сервера: включение, выключение, перезагрузка.
- Получать аппаратные метрики: температура, напряжения, скорости вентиляторов, состояние дисков и памяти.
- Просматривать и сохранять системные журналы ошибок (System Event Log, SEL).
- Доступ к удаленной консоли сервера, включая загрузку образов ISO и установку ОС.
IPMI работает через специальный микроконтроллер на материнской плате сервера - BMC (Baseboard Management Controller). BMC имеет выделенный сетевой интерфейс или использует общий с основным сетевым интерфейсом.
Как подключиться к серверу через IPMI

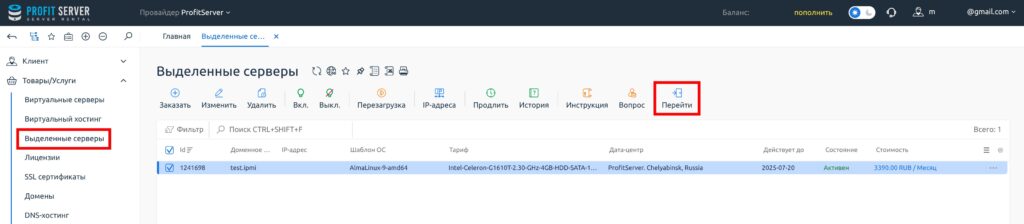

Зайдите в личный кабинет, выберите раздел Товары/Услуги > Выделенные серверы, выберите необходимый сервер и нажмите Перейти.

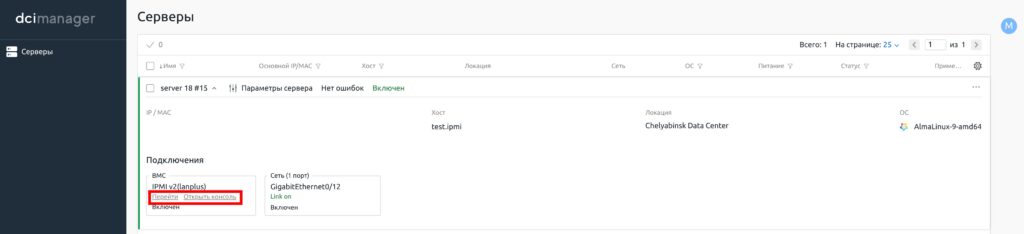

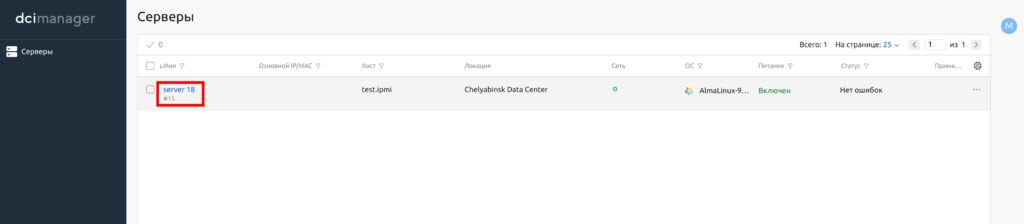

В новом окне откроется страница DCImanager, вам будет доступна таблица с активными серверами. Для работы с нужным сервером вам нужно нажать на ссылку с именем сервера. В открывшемся меню нас будут интересовать кнопки подключения к терминалу сервера Открыть консоль и кнопка Перейти, если хотите авторизоваться в IPMI.
Доступ в IPMI
Сразу стоит указать, что в зависимости от производителя платформы сервера, интерфейсы будут отличаться, но функционал будет схожим.
Примеры производителей, поддерживающих IPMI:
- Supermicro (обычно IPMI встроен в BMC и доступен через отдельный сетевой порт)
- Dell (через iDRAC - расширенная версия IPMI)
- HP (через iLO)
- Lenovo (через IMM)
В нашем случае будет рассмотрен вариант интерфейса iLO от HP

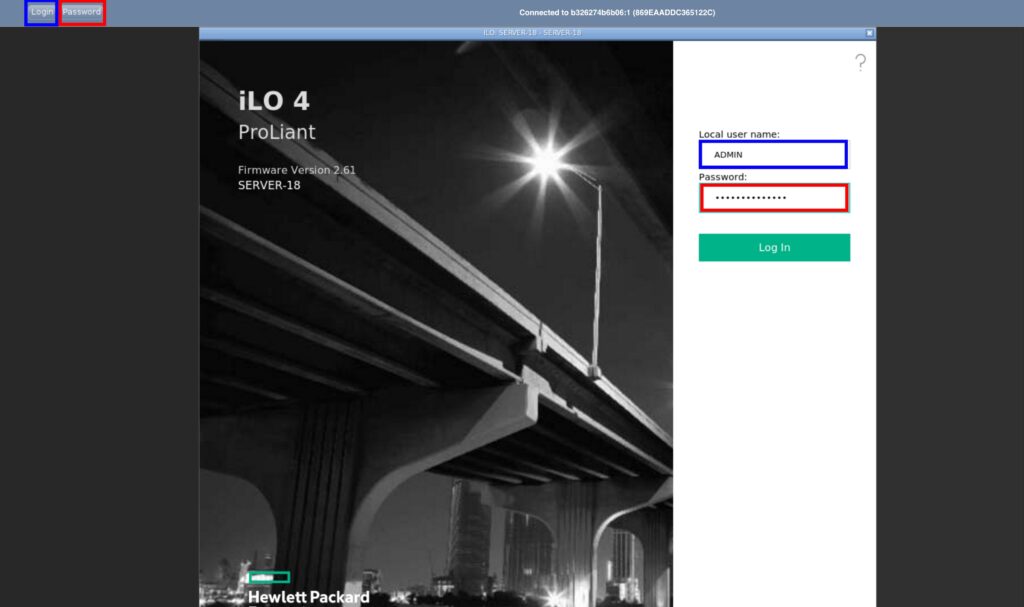

Для того чтобы перейти в интерфейс IPMI выбираем в DCImanager Перейти, откроется новая вкладка, где необходимо авторизоваться. Для этого установим курсор в поле LOCAL USER NAME и нажмем на кнопку LOGIN в левом углу, повторим для ввода пароля, установим курсов в поле ввода пароля и нажмем на кнопку PASSWORD в верхнем углу. В поле ввода подставляются установленные системой значения и вы окажетесь в меню IPMI.
Основные операции

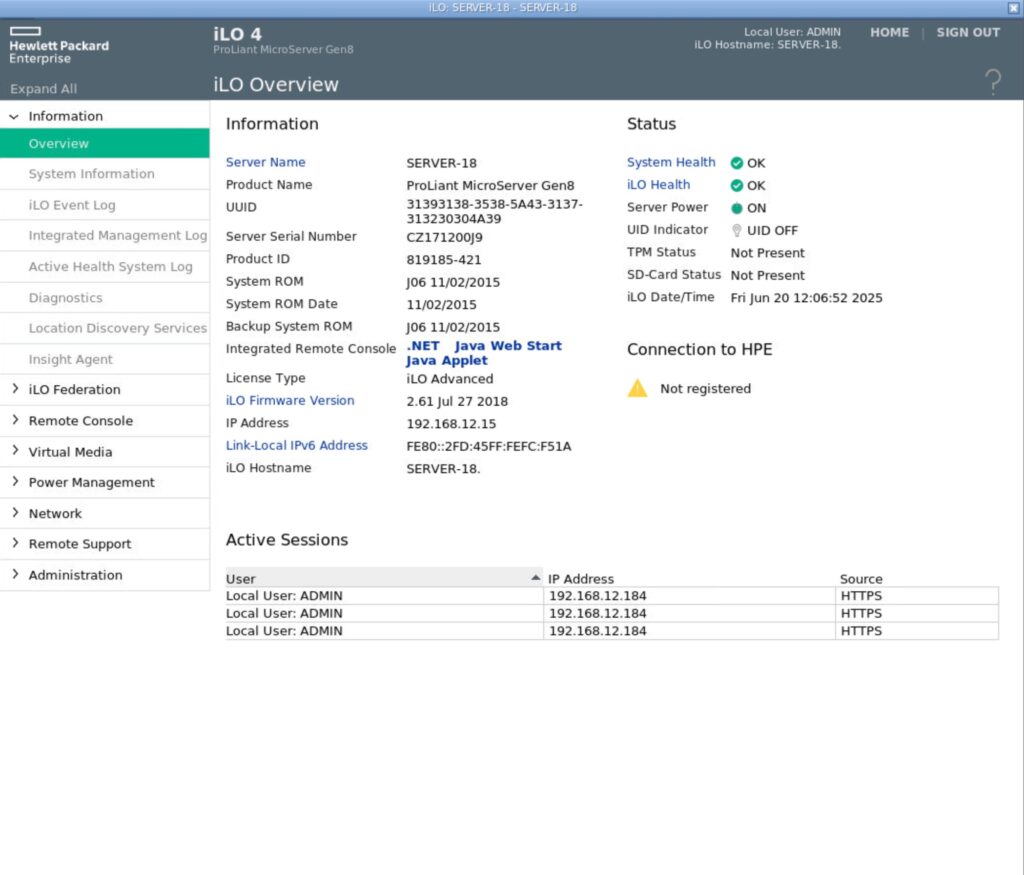

Нас встречает раздел Information > Overview. Здесь отображается основная информация о сервере.
Включение, выключение и перезагрузка сервера
Перейдите в раздел Power Management:
- Momentary Press - короткое нажатие кнопки питания.
- Press and Hold - принудительное выключение.
- Reset - перезагрузка сервера.
- Cold Boot - выключение и включение заново.
Просмотр аппаратного состояния
Перейдите в раздел Information > System Information, где вы можете:
- Проверить температуру процессора и шасси.
- Просмотреть статус вентиляторов.
- Увидеть уровни напряжений и питание.
- Проверить статус RAID-контроллера, дисков, памяти.
Просмотр логов и текущего состояния
Перейдите в раздел Information:
- iLO Event Log – логи событий
- Integrated Management Log - логи IML.
- Active Health System Log - лог AHS (Active Health System) за диапазон времени.
- Diagnostics - просмотр состояние iLO. Перезагрузить iLO. Отправить сигнал NMI.
Просмотр и настройка доступа к серверу
Перейдите в раздел Administration > Access Settings - параметры сессий доступа, настройка портов
Удаленный доступ к серверу

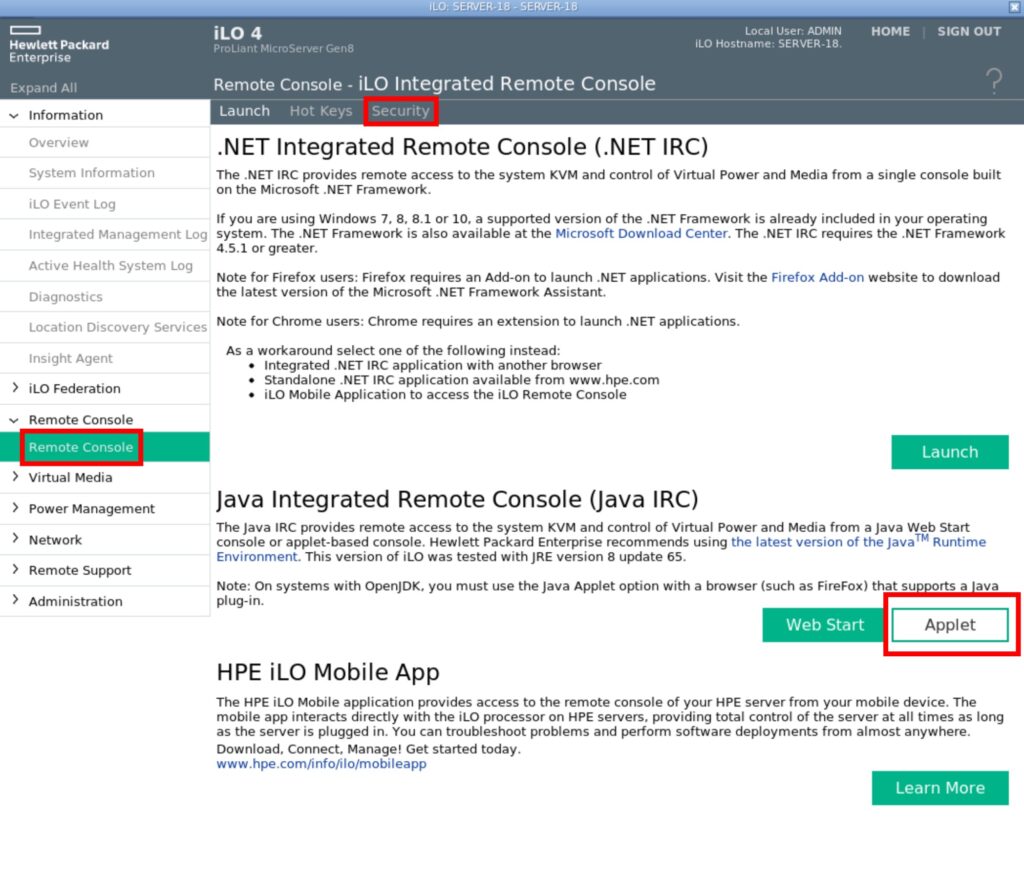

- Remote Console > Security - настройка блокировки удаленной консоли. Эта функция блокирует ОС или выводит пользователя из системы, когда сеанс удаленной консоли заканчивается или сетевая связь с iLO теряется.
- Remote Console > Applet – запускается консоль через Java апплет, после нажатия открывается окно с изображением консоли сервера, это основной интерфейс управления сервером, вы можете устанавливать различные ОС из iso-образов, менять параметры BIOS, делать другие настройки.
Чтобы загрузить собственный образ ОС, вам необходимо обратиться в техническую поддержку, для подключения вашего iso-образа к серверу.
Виртуальная консоль

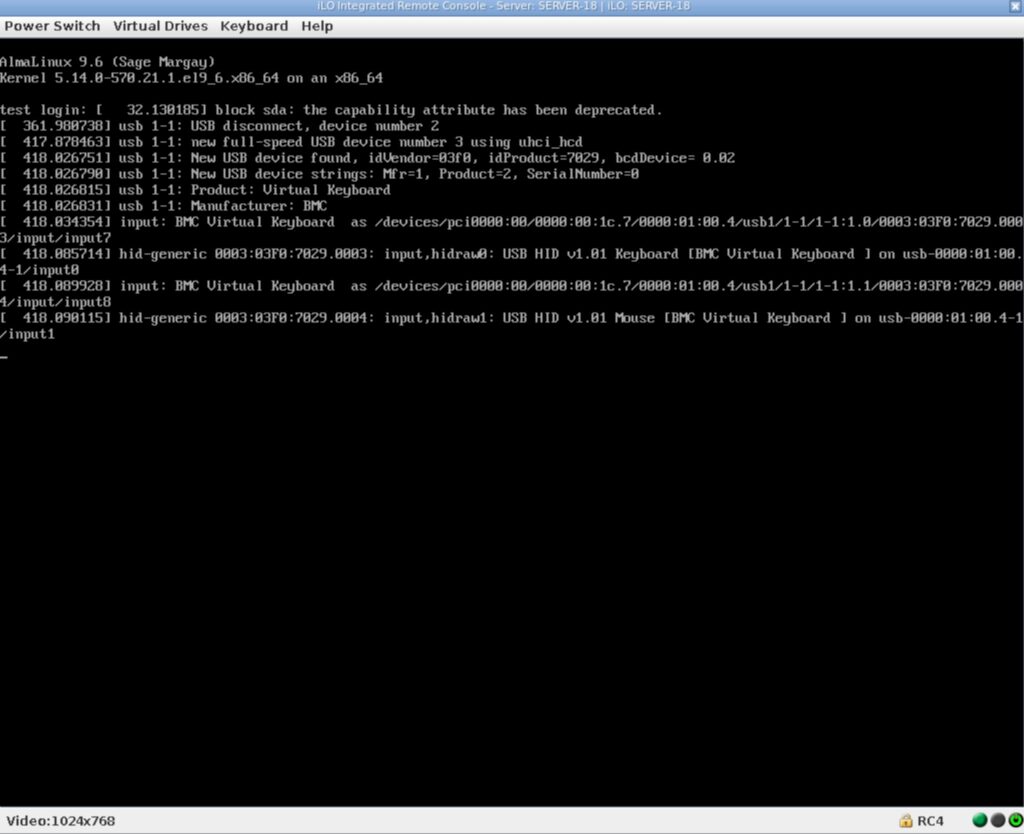

Есть два способа открыть виртуальную консоль сервера - это через интерфейс IPMI или через панель DCImanager, нажав кнопку Открыть консоль в свойствах сервера.
Управление консоли сосредоточены в строке меню:
- Питание (Power Switch) – отключение питания, перезагрузка.
- Виртуальные устройства (Virtual Drives) - монтирование образов ОС.
- Виртуальная клавиатура (Keyboard) - эмулятор нажатия комбинаций сервисных клавиш, это может быть полезно при отправке сигналов на удаленный компьютер.
Установка операционной системы с подключенного ISO-образа

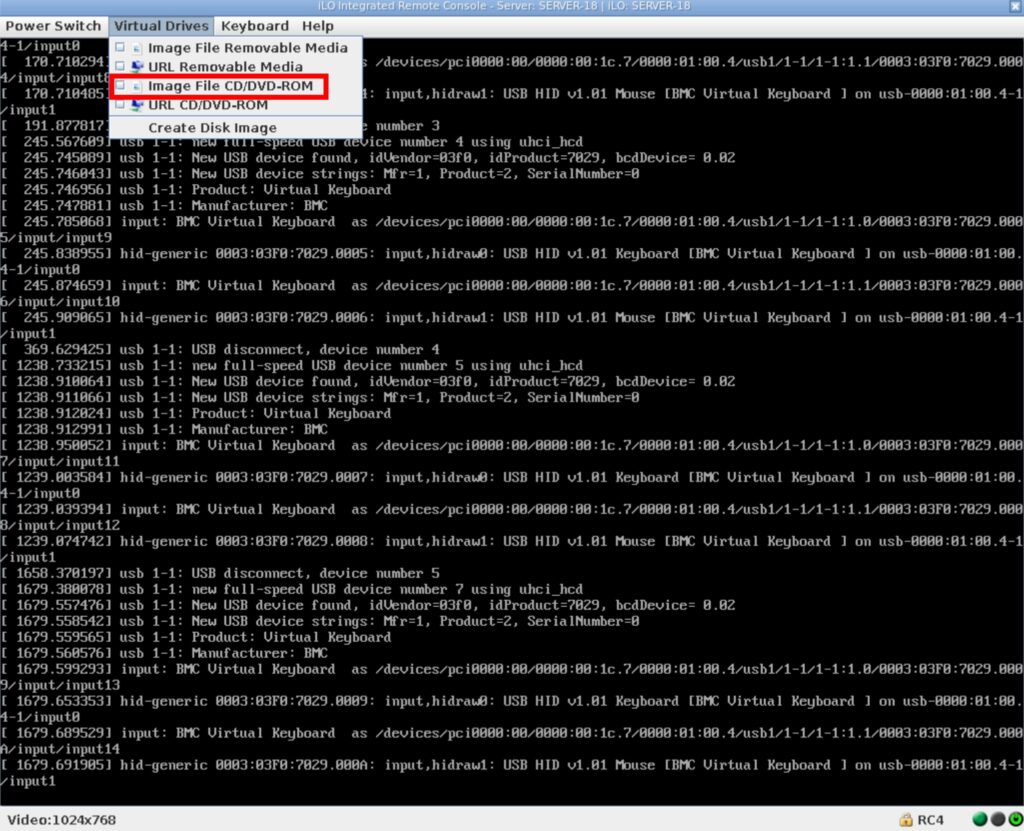

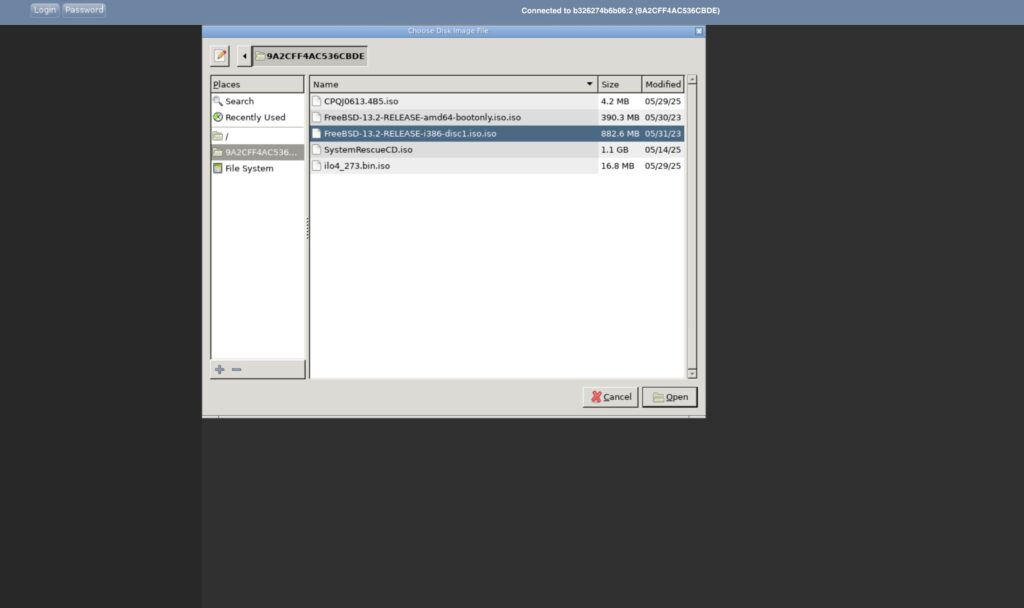

Чтобы смонтировать образ, выбираем в верхнем меню пункт Virtual Drives > Image File CD/DVD-ROM, в открывшемся окне-проводнике в специально зарезервированной директории выбираем образ, из наличия или заранее подключенный через техподдержку.
Если вы хотите подключать ISO по URL, рассмотрите решение загрузки через PXE - это технология, которая позволяет компьютеру загружаться по сети, минуя локальный жёсткий диск или другие носители (например, USB или CD/DVD).

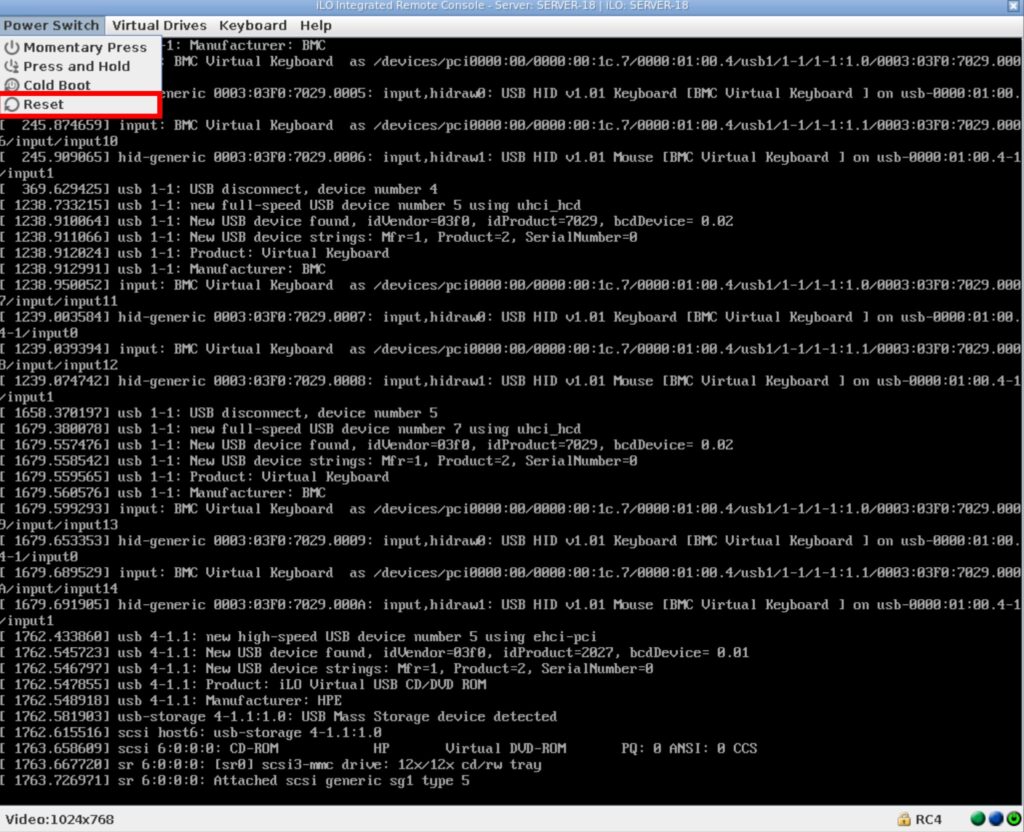

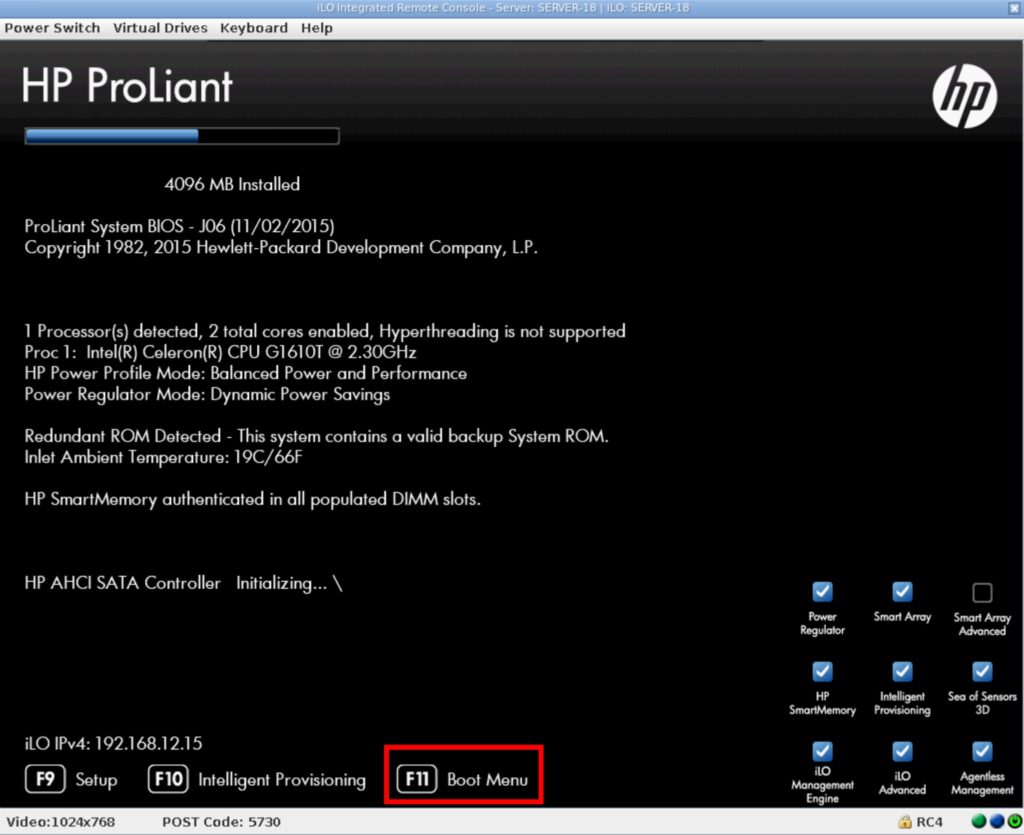

После в меню нажимаем Power Switch > Reset перезагружаем сервер, дожидаемся загрузки BIOS и выбираем кнопкой F11 Boot Menu, после вы будете направлены в меню загрузки. Нажмите соответствующую клавишу для выбора CD-ROM после появления меню загрузки (в этом примере это клавиша 1 ). Далее начнется загрузка со смонтированного образа.
IPMI - незаменимый инструмент для аварийного доступа к серверу на аппаратном уровне. Управление питанием, мониторинг, виртуальные носители, удалённая консоль и даже подключение ISO‑образов - это всё выполняется без участия основной ОС. Надёжное и безопасное использование IP‑сети BMC поможет поддерживать сервер в рабочем состоянии без визита в дата‑центр.
